Descrição da máquina de corte longitudinal de bobinas simples
A máquina de corte longitudinal de bobinas KINGREAL SLITTING foi projetada especificamente para atender às necessidades de corte de diversos materiais metálicos. Ela pode processar vários tipos de bobinas de metal, incluindo aço laminado a frio, aço laminado a quente, aço carbono, aço silício, folha de flandres, aço inoxidável, etc., cortando-as com eficiência em tiras com as especificações desejadas. Esta linha de corte longitudinal de bobinas simples se destaca significativamente pela largura, espessura, resistência e peso das bobinas que pode processar. Projetada pela KINGREAL SLITTING para clientes com orçamentos mais limitados e requisitos de precisão menos exigentes, ela otimiza o processo operacional, garantindo confiabilidade na produção. Esta máquina de corte longitudinal de bobinas simples é fácil de operar e manter, sendo ideal para clientes que produzem pequenos lotes. |  |

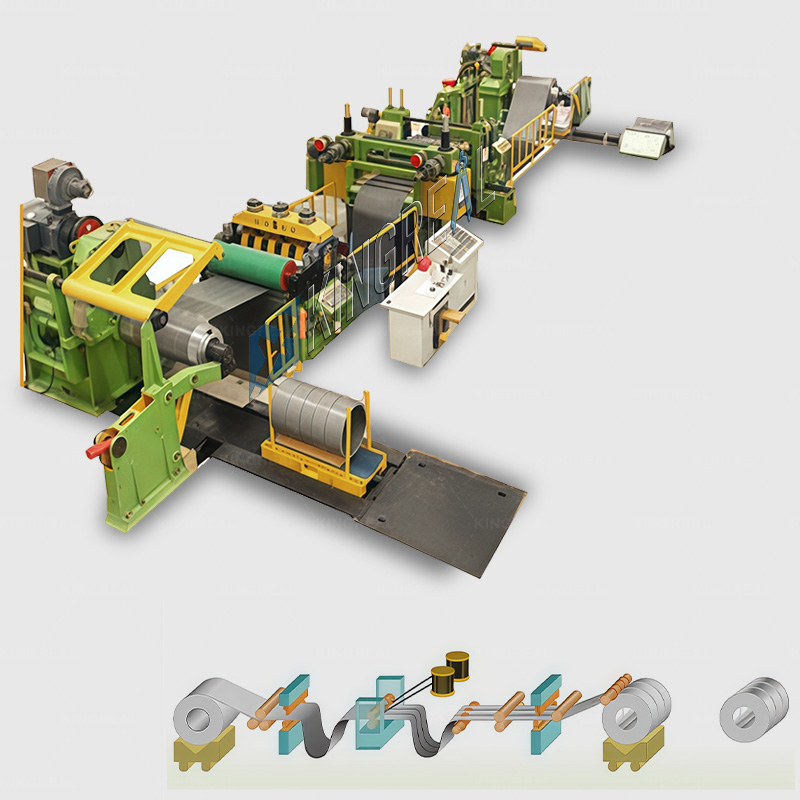

Processo de funcionamento de uma máquina simples de corte longitudinal de bobinas
Carregamento de bobinas → desenrolamento → pinçamento e corte → formação de laços → guiamento → corte longitudinal → rebobinagem de sobras → formação de laços → tensionamento → rebobinagem → descarregamento de bobinas menores → embalagem
Parâmetros de uma linha de corte longitudinal simples
| Material da bobina | Aço em tiras quentes |
| Peso da matéria-prima | 4t |
| Diâmetro externo da matéria-prima | 1200 mm |
| Diâmetro interno da matéria-prima | 508 mm |
| Largura da matéria-prima | 350 mm |
| Espessura da matéria-prima | 0,8-2,0 mm |
| Largura de corte | 30 mm |
| Capacidade de corte longitudinal | 5-10 tiras |
| Precisão de corte longitudinal | 0,03 mm |
| Cortador de um lado | 0,1 mm |
| Diâmetro externo da bobina acabada | 1200 mm |
| Diâmetro interno da bobina acabada | 508 mm |
| Velocidade de produção | 0-80 m/min |
| Capacidade total da máquina | 50 kW |

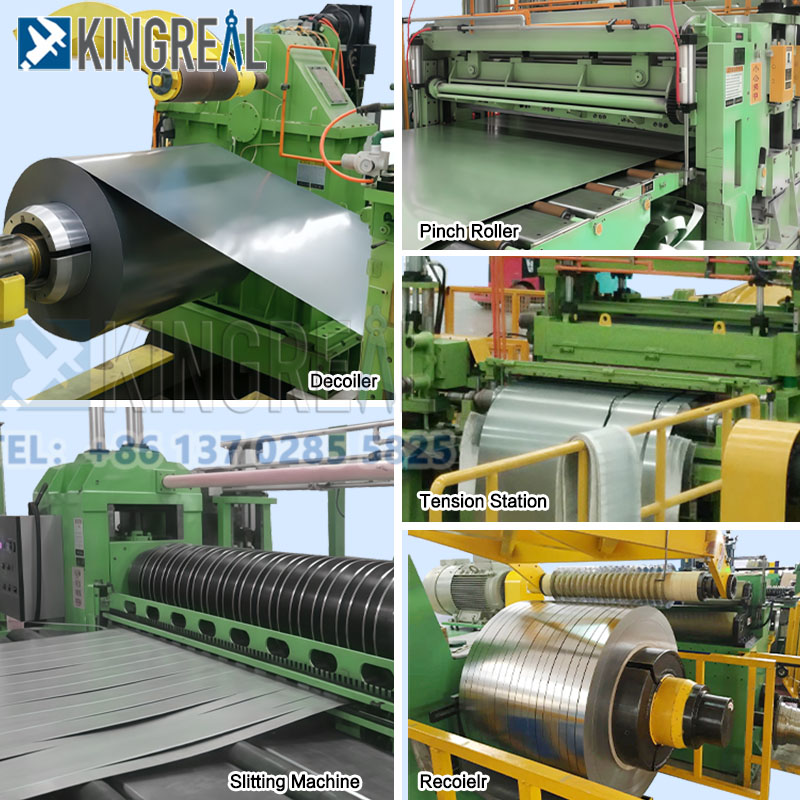

Componentes-chave de uma linha de corte longitudinal simples
(1) Desbobinador para máquina de corte de bobina simples
O desenrolador é responsável por desenrolar as bobinas de metal. Seu design apresenta um mandril expansível que se ajusta de acordo com o diâmetro interno da bobina, garantindo sua estabilidade durante o processamento. A bobina gira para fora do mandril e alimenta suavemente as guias laterais da linha de corte longitudinal, preparando-a para processamento posterior.

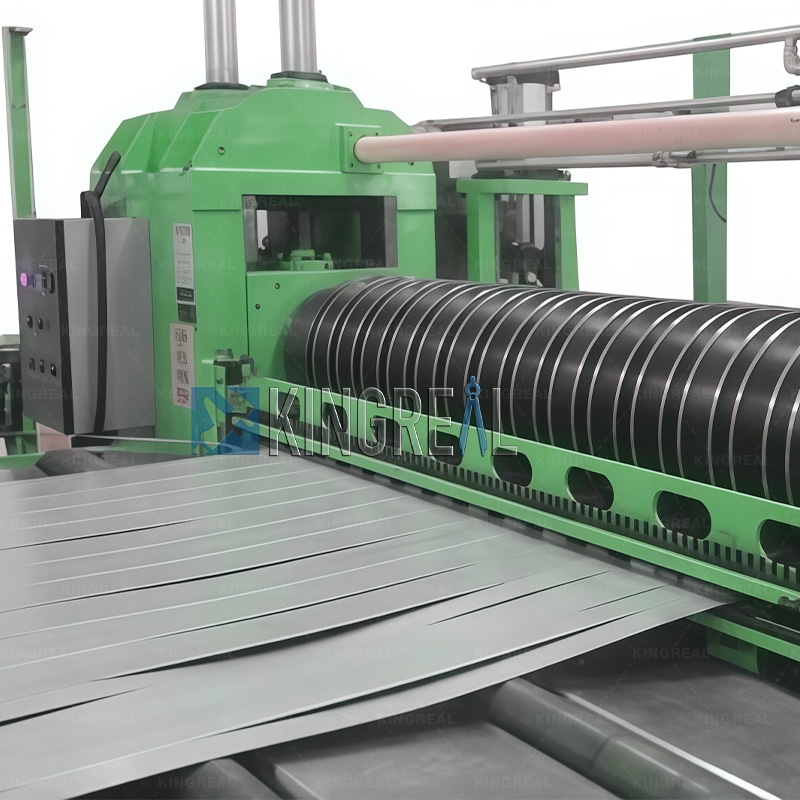

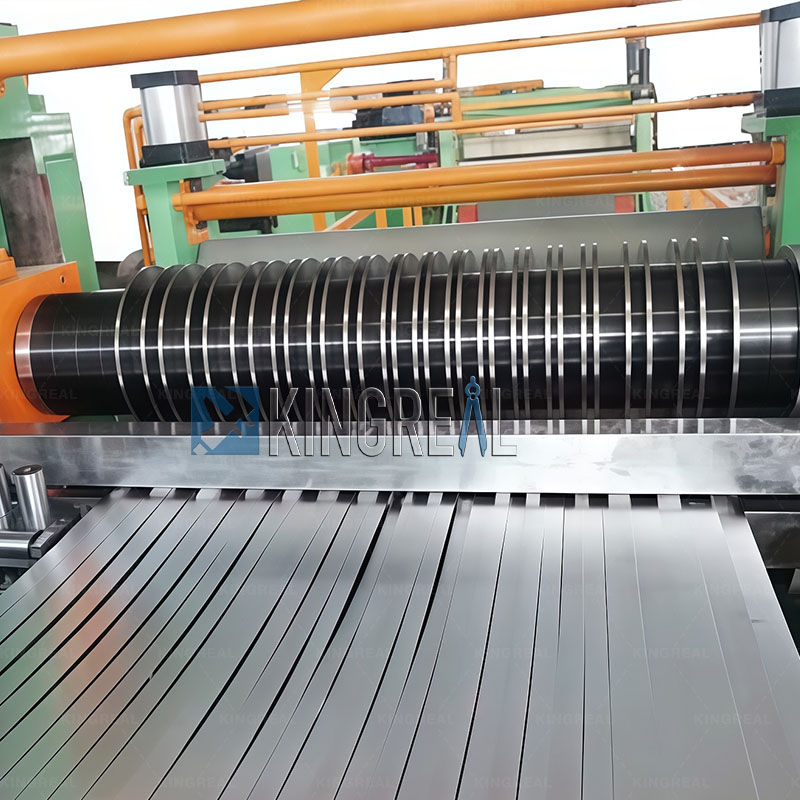

(2) Cortador principal para linha de corte de bobina simples
A máquina de corte longitudinal de bobinas simples é responsável por cortar o material metálico longitudinalmente em tiras com a largura desejada. A cabeça de corte consiste em dois mandris paralelos, equipados com lâminas de corte rotativas projetadas sob medida e um anel extrator de borracha. As lâminas penetram com precisão no aço, quebrando ou rachando o material, garantindo a qualidade de cada tira cortada. A KINGREAL SLITTING utiliza ferramentas de precisão e equipamentos de corte para garantir bordas de corte ideais, enquanto um sistema de automação computadorizado controla com precisão o espaçamento e a folga das lâminas.
(3) Dispositivo de coleta de resíduos para linha de corte de bobina simples
Durante o processo de corte longitudinal, os resíduos da bobina exigem um manuseio adequado. O dispositivo de coleta de resíduos, construído com uma estrutura de chapa de aço soldada, possui um design autossuficiente. Sua principal função é recuperar os resíduos gerados após o corte longitudinal, reduzindo a poluição ambiental durante a produção e facilitando a reciclagem. O sistema de descarga com controle hidráulico é fácil de operar e garante o descarte eficiente dos resíduos.

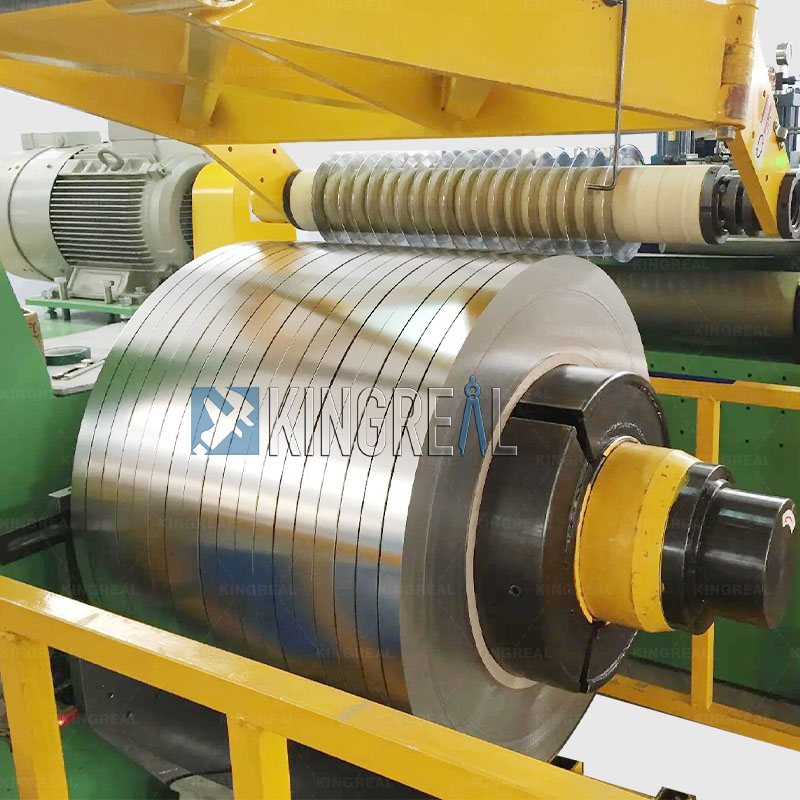

(4)Rebobinador para linha de corte de bobina simples
A principal função da rebobinadeira é enrolar as bobinas cortadas em um formato adequado para embalagem e envio. Seu design garante um enrolamento firme e preciso, facilitando a logística e o transporte subsequentes.
Características da máquina de corte de bobinas simples
Sistema PLC para linha de corte longitudinal de bobinas simples: A máquina de corte longitudinal de bobinas simples utiliza um sistema avançado de controle numérico PLC, permitindo um controle automatizado eficiente e preciso. Um codificador mede os comprimentos de corte e, na tela sensível ao toque, os usuários podem inserir dados como velocidade de corte, quantidade e comprimento. A linha de corte longitudinal de bobinas simples para automaticamente assim que a quantidade de corte definida é atingida, aumentando consideravelmente a eficiência da produção. A velocidade da máquina de corte longitudinal de bobinas simples pode ser alterada conforme necessário para atender a diversas necessidades de produção.
Alta precisão de medição para linha de corte de bobina simples:Um sistema de controle sofisticado garante uma precisão de 0,03 mm em cada corte, atendendo aos altos padrões de produção exigidos.
Operação totalmente automatizada para linha de corte longitudinal de bobinas simples: O design totalmente automatizado da máquina de corte de bobinas simples reduz significativamente a intervenção manual e os erros operacionais, garantindo uma produção estável.
Dimensões reduzidas para uma linha de corte de bobinas simples: Em comparação com as máquinas de corte longitudinal de metal padrão, as máquinas de corte longitudinal de bobinas simples têm uma capacidade instalada menor e ocupam menos espaço, tornando-as particularmente adequadas para operações de produção em pequenos lotes.
Compatibilidade de materiais para linha de corte longitudinal de bobinas simples: As máquinas de corte de bobinas simples podem processar uma variedade de materiais metálicos, oferecendo uma ampla gama de adaptabilidade para atender às necessidades de diversos clientes.
Econômico e prático: Para clientes com orçamento limitado, as máquinas de corte de bobinas simples oferecem uma opção econômica, mantendo o desempenho e minimizando os custos com equipamentos.
Vantagens de usar uma máquina de corte de bobina simples
(1)Consistência do produto
Para garantir que as dimensões e a espessura de cada tira permaneçam dentro dos parâmetros exigidos, a máquina de corte longitudinal de bobinas simples emprega tecnologia de corte sofisticada e um sistema de controle preciso. Particularmente em setores que necessitam de alta precisão, como a fabricação de automóveis e a montagem de eletrônicos, essa consistência é fundamental para o processamento futuro.
Além disso, a precisão da máquina de corte de bobinas simplifica o armazenamento e o transporte do produto. Tiras uniformes são mais fáceis de embalar e empilhar, reduzindo assim o risco de danos durante o transporte. Ao utilizar linhas de corte de bobinas simples, as empresas podem reduzir drasticamente as despesas de viagem e aumentar a eficiência do transporte. A supervisão e a manutenção permitem que elas se concentrem mais nas operações essenciais de fabricação.
(2) Reduzir o desperdício e melhorar a qualidade do produto
As máquinas de corte longitudinal de bobinas simples permitem que os compradores escolham a largura de corte ideal para o produto final, reduzindo drasticamente o desperdício de material. As técnicas de corte convencionais geram muito material descartado, o que não só diminui a eficiência da produção, como também aumenta os custos operacionais. As linhas de corte longitudinal de bobinas simples, por outro lado, permitem que as empresas cortem com precisão de acordo com as necessidades reais, reduzindo assim o material destinado ao descarte. A redução do desperdício ajuda as empresas não só a diminuir os custos com materiais, como também a aumentar a qualidade geral do produto.
